Lois d'association des résistances

I.Association en série :

Plus il y a de résitances en série, plus la résistances équivalente augmente et plus l'intensité équivalente diminue.
Réq = (R1 + R2)

II.Association en dérivation :

Plus il y a de résistances en dérivation, plus la résistances équivalente diminue et plus l'intensité augmente.
Réq = 1/ (1/R1 + 1/R2)

III.Exercices :

Exercice 1 :

Dans ces montages, calculez Réq sachant que R1=300 ohm et que R2=180 ohm.


Exercice 2 :

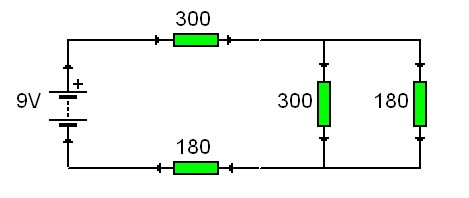

Dans ce montage, calculez Réq avec les résistances en R1 , R2 en série puis R3 et R4 en dérivation sachant que R1=R3=300 ohm et R2=R4=180 ohm

























Correction :

Exercice 1 :

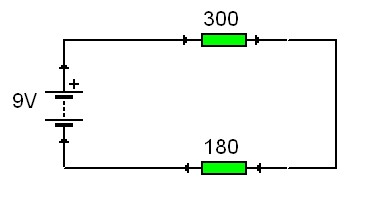

Circuit 1 : Réq = R1 + R2 = 300 + 180 = 480 ohm
Circuit 2 : Réq = 1/ (1/R1 + 1/R2) = 1/ (1/300 + 1/180) = 112.5 ohm

Exercice 2 :

Réq = (R1 + R2) + 1/ (1/R3 + 1/R4) = (300 + 180) + 1/ (1/300 + 1/180) = 480 + 112.5 = 592.5 ohm
